地暖壁挂炉与水泵和温控器的联动控制

怎么实现壁挂炉与水泵和温控的联动？温控指的是房间分室温控或者是分户温控。

如果用的是温室温控，也讲到了有两种不同的做法，一种是有中控；一种的是无中控。

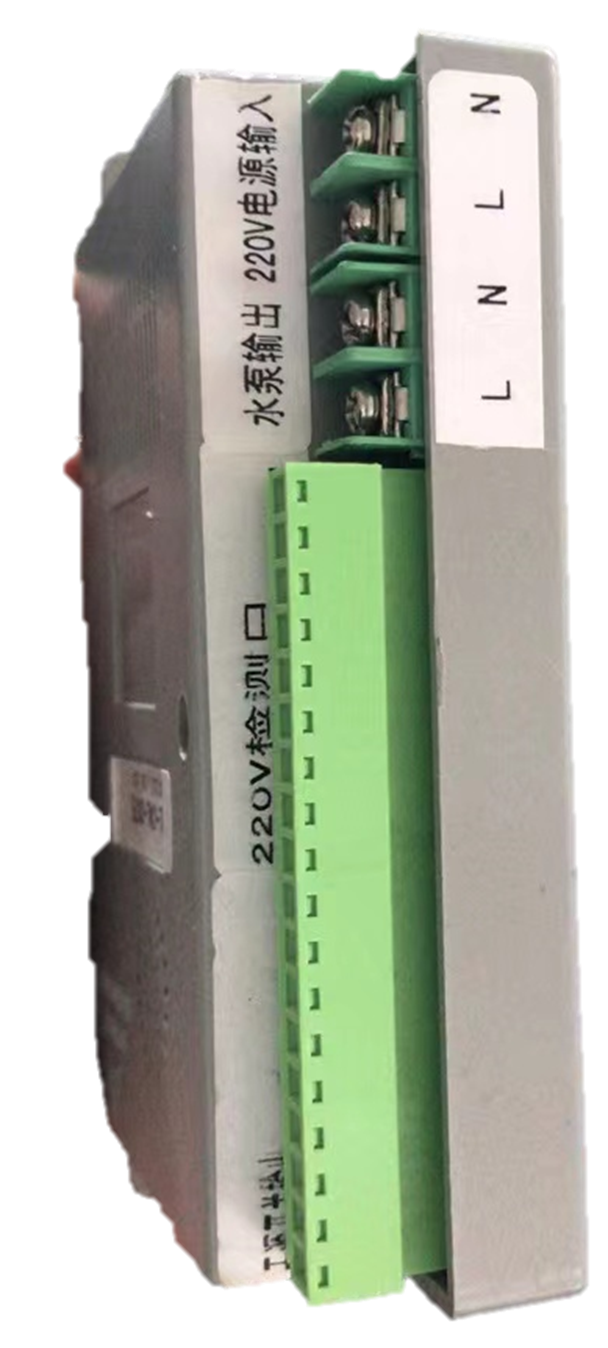

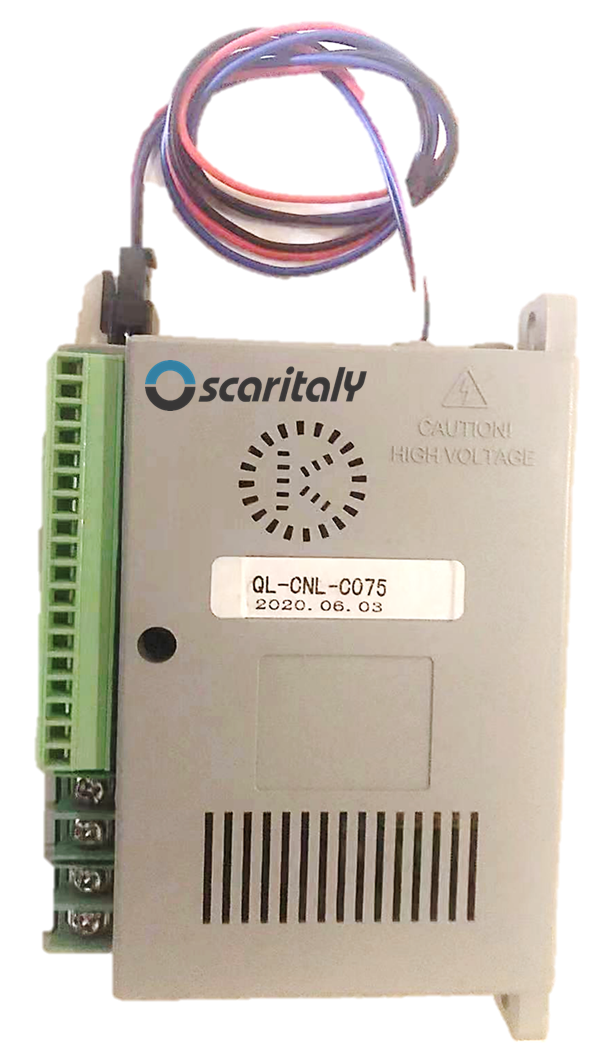

如果没有中控，需要用有线温控器来直接控制电热执行器。如果有中控，可以用有线温控器，也可以用无线温控器，因为无线温控器需要配中控，中控用来接收无线温控器发出的信号来控制电热执行器。如果有中控，做联动比较简单。因为中控上通常在左边有八个控制端，它代表八个电热执行器，右边的还会有两组控制，一组是电源，一组是水泵联动。如下图为联动控制模块。

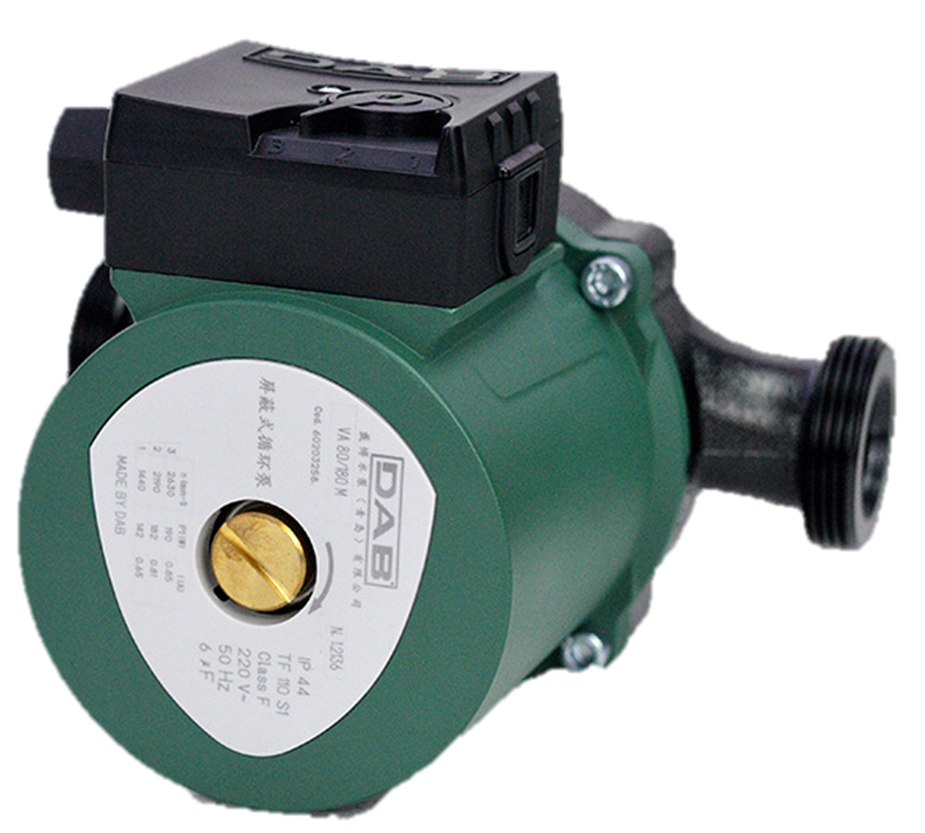

水泵端口就是联动水泵，接线端里面输出的是220伏，它是有缘联动，可以直接通过这一组接线端给水泵供电。带有一组无缘联动，它只起到一个隔断的作用，它是联动壁挂炉的。

所以如果有中控就用中控上面接外接水泵的一组接线端子就可以了，直接用它来控制水泵。

控制原理是什么呢？只要有一个房间打开采暖，水泵就会启动。当所有房间温度都达到的时候，中控会让这个水泵停掉。

加了联动控制以后，当所有房间的温度都超过温控器设定的温度后，壁挂炉会同步停机，从而起到节能的作用。可以节能20%以上，并且控制方便，操作简单。
